Датчики избыточного давления ДИД-01 (далее – датчики) предназначены для непрерывных измерений избыточного давления и преобразования значений измеряемого давления неагрессивных сред в унифицированный электрический выходной сигнал постоянного тока. Измеряемая среда - газ, жидкость или пар.

Принцип действия датчиков основан на уравновешивании измеряемого давления силой упругой деформации тензорезистивного первичного преобразователя. Датчики давления ДИД-01 состоят из тензопреобразователя и электронного устройства. Электронное устройство представляет собой нормирующий преобразователь сигнала тензомоста в унифицированный выходной сигнал. Измеряемое давление подается в камеру и воздействует на мембрану тензопреобразователя, вызывая ее прогиб и изменение сопротивления тензорезисторов. Электрический сигнал, вызванный изменением сопротивления тензопреобразователя, передается в электронное устройство, которое преобразует его в унифицированный выходной сигнал в виде электрического тока. Питание датчика и вывод информационного сигнала осуществляется через разъем или клеммную колодку. Модификации датчиков отличаются друг от друга видами соединительных разъемов, присоединительными размерами и степенью защиты от проникновения воды. Датчики выпускаются в однопредельном и многопредельном исполнениях.

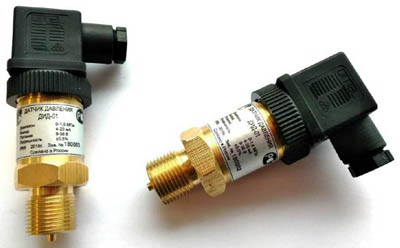

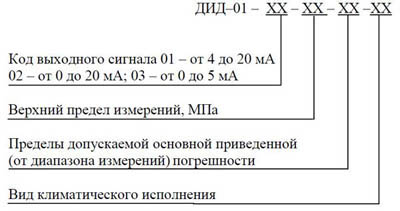

Обозначение исполнения датчика приведено в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации на датчики:

Пломбировка датчиков не предусмотрена.



Метрологические и технические характеристики

Основные метрологические характеристики.

Наименование характеристики	Значение характеристики
Верхние пределы измерений давления (ВПИ) 1) 2) для однопредельного исполнения, МПа	0,1; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100
Пределы допускаемой основной приведенной (от диапазона измерений) погрешности (в диапазоне температур окружающей среды от +15 до +25 °С), % 3)	±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 4)
Пределы допускаемой дополнительной приведенной (от диапазона измерений) погрешности, вызванной отклонением температуры окружающего воздуха от нормальных условий (от +15 до +25 °С), % /10 °С	±0,2; ±0,25; ±0,35; ±0,45; ±0,5; ±0,6 4)
Примечания: 1) Нижний предел измерений преобразователей равен нулю. 2) Верхние пределы измерений давления у датчиков в многопредельном исполнении могут быть любые 4 последовательно расположенных предела однопредельного исполнения. 3) Вариация выходного сигнала не превышает значения допускаемой основной приведенной (от диапазона измерений) погрешности. 4) Конкретные значения приведены в Паспорте на датчики.

Основные технические характеристики

Наименование характеристики	Значение характеристики
Информативный параметр выходного сигнала силы постоянного тока, мА	от 0 до 5; от 0 до 20; от 4 до 20
Параметры электрического питания: - диапазон напряжений постоянного тока, В - номинальное напряжение постоянного тока, В	от 9 до 36 36
Условия эксплуатации: Температура окружающей среды, ºС Относительная влажность окружающей среды, %	от +1 до +60; от -45 до +80; от -10 до +55 1) от 30 до 80
Степень защиты оболочки по ГОСТ 14254-2015	IP65/68 1)
Габаритные размеры преобразователя, мм, не более: (диаметр × ширина × длина)	27×49×155
Масса, кг, не более	0,45
Средний срок службы, лет	12
Средняя наработка на отказ, ч	120000
1) В зависимости от исполнения.
